OK_EH301&OK_EH302 全高清内窥镜摄像系统

★高分辨率1920 x 1080 P@60Hz;

★高保真色彩还原,多种光源色彩模式;

★适合复杂手术场景的消光算法;

★手柄低功耗,接线方式简单,数字传输无干扰,一致性好;

★FPGA图像处理算法,实现降噪、锐化、放大等功能,且超低延时。

打印
Share

  • 产品详情
  • 产品参数
  • 资料下载

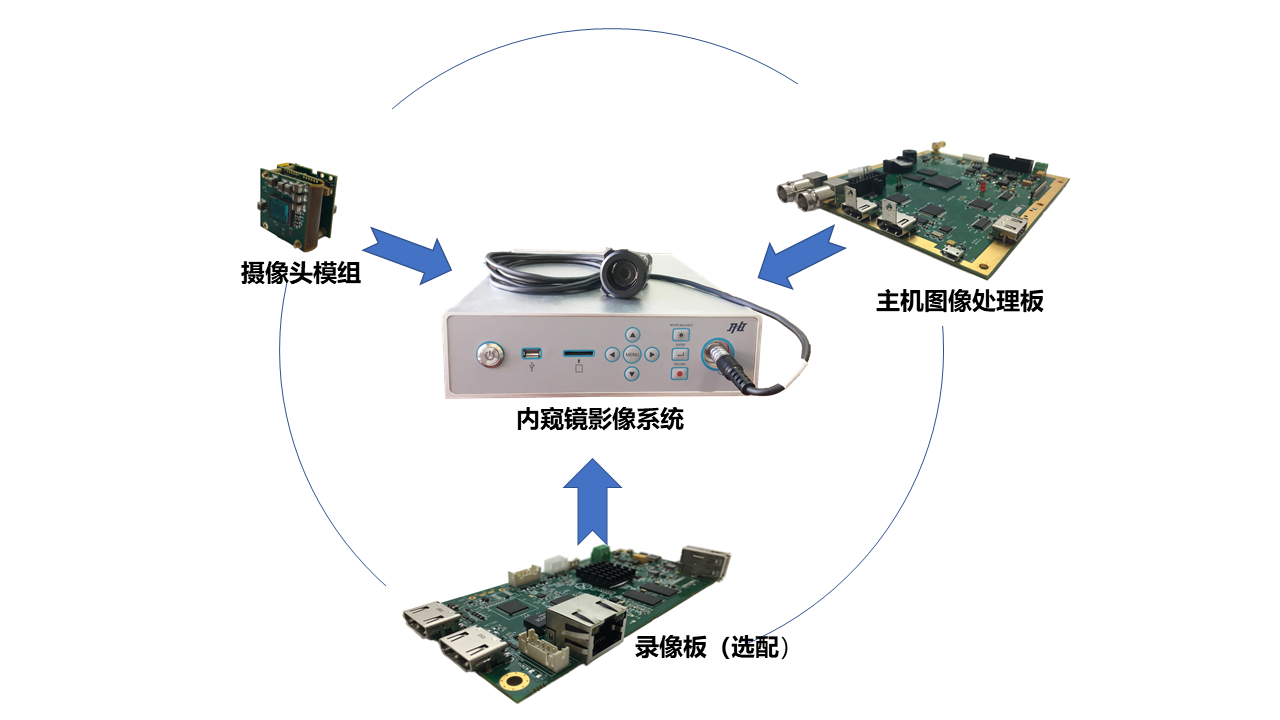

★产品结构:


★产品功能特点:

1、算法实现纤维镜消网格功能

2、血管增强功能





摄像头模组


型号

OK_MC301

OK_MC302

OK_MC303

传感器

1/2.8"CMOS

1/1.8"CMOS

1/2"CMOS

曝光模式

卷帘

全局

卷帘

分辨率

1920 x 1080

帧率

60帧/秒

按键

冻结,白平衡等

尺寸

26 x 26 x 26(mm)


软硬一体方案


主机图像处理板


                    型号

                                            OK_EH302(EH301升级版)

            适配传感器(CMOS)                 OV6946(400×400),1/18”;OCHTA10(400×400),1/31”;
                     OK_MC302(1920×1080),1/8”

                    输出接口

                    HDMI(1080  P@60hz)× 2

                      HDMI(1080  P@60hz),DVI(1080 P@60hz)

                    SDI(1080  P@60hz)× 2

                      SDI(1080  I@60hz),CVBS(720 x 576)

                    图像处理

                    降噪,色彩还原,边缘增强,对比度调节,图像放大,坏点消除,血管增强,消网格

                    光源模式

                    LED,氙灯等多种模式选择

                    白平衡

                    一键自动白平衡

                    消光

                    平均消光/峰值消光两种模式,消光区域可选

                    参数调节

                    亮度,红/绿/蓝饱和度,锐度,最高增益,伽马,放大倍数,镜像

                    面板按键

                    菜单,白平衡,冻结,存图等

                    静态图像保存

                    分辨率:1920  x 1080, 格式:BMP,

                    图像质量:无损,介质:SD存储卡

                    菜单语言选择

                    中文/英文

                    产品尺寸

                    145×125×19(mm)

                    电源

                    12V,2A


录像板(选配)


                    型号

                    OK_HD130

                    录像格式

                    分辨率:1920x1080,格式:TS;

                    码率:19Mbps

                    图片格式

                    分辨率:1920 x 1080,格式:JPG

                    接口

                    图像输入:HDMI,图像输出:HDMI

                    存储介质:USB,网口

                    存储介质

                    U盘,移动硬盘

                    产品尺寸

                    126×61×20(mm)

                    电源

                    12V,1A
